Hướng dẫn chọn dây điện cho ổn áp

Dây điện cho ổn áp 1 pha không thể chọn chỉ theo một con số cố định. Cần căn cứ vào công suất ổn áp, dòng điện thực tế, chiều dài tuyến dây, loại cáp, phương pháp lắp đặt, nhiệt độ môi trường và mức sụt áp cho phép.

Với ổn áp gia đình 1 pha 220V, các mức 4mm² cho 5KVA, 6mm² cho 7.5KVA, 10mm² cho 10KVA, 16mm² cho 15KVA và 25mm² cho 20KVA có thể dùng làm mốc tham khảo ban đầu. Tuy nhiên, trước khi thi công cần đối chiếu khả năng mang dòng của đúng loại cáp và điều kiện lắp đặt thực tế.

Vì Sao Chọn Dây Điện Cho Ổn Áp Quan Trọng?

Ổn áp có nhiệm vụ điều chỉnh điện áp trong phạm vi làm việc của máy, nhưng không thể khắc phục hoàn toàn tình trạng sụt áp xảy ra trên đường dây có tiết diện không phù hợp hoặc tại các điểm đấu nối bị lỏng.

Khi dây dẫn có điện trở lớn và phải mang dòng cao, có thể xuất hiện sụt áp, phát nhiệt tại dây hoặc đầu nối và giảm hiệu quả cấp điện cho tải. Nếu tình trạng kéo dài, CB có thể tác động hoặc các đầu nối có thể nóng bất thường.

Vì vậy, dây dẫn, aptomat, đầu cos và ổn áp cần được xem như một hệ thống đồng bộ.

Nguyên Tắc Tính Dòng Điện Cho Ổn Áp 1 Pha

Với hệ thống 1 pha, có thể ước tính dòng điện theo công suất biểu kiến:

I = S / U

Nếu S được nhập theo kVA:

I = S × 1.000 / U

Trong đó:

I là dòng điện tính toán, đơn vị A.
S là công suất ổn áp, đơn vị kVA.
U là điện áp sử dụng để tính, đơn vị V.

Ví dụ ổn áp 10KVA tại 220V:

I = 10.000 / 220 ≈ 45,5A

Đây là dòng tính toán tại 220V, chưa phải dòng duy nhất để quyết định tiết diện dây đầu vào. Khi điện áp đầu vào xuống thấp mà tải vẫn lớn, dòng phía nguồn có thể tăng đáng kể.

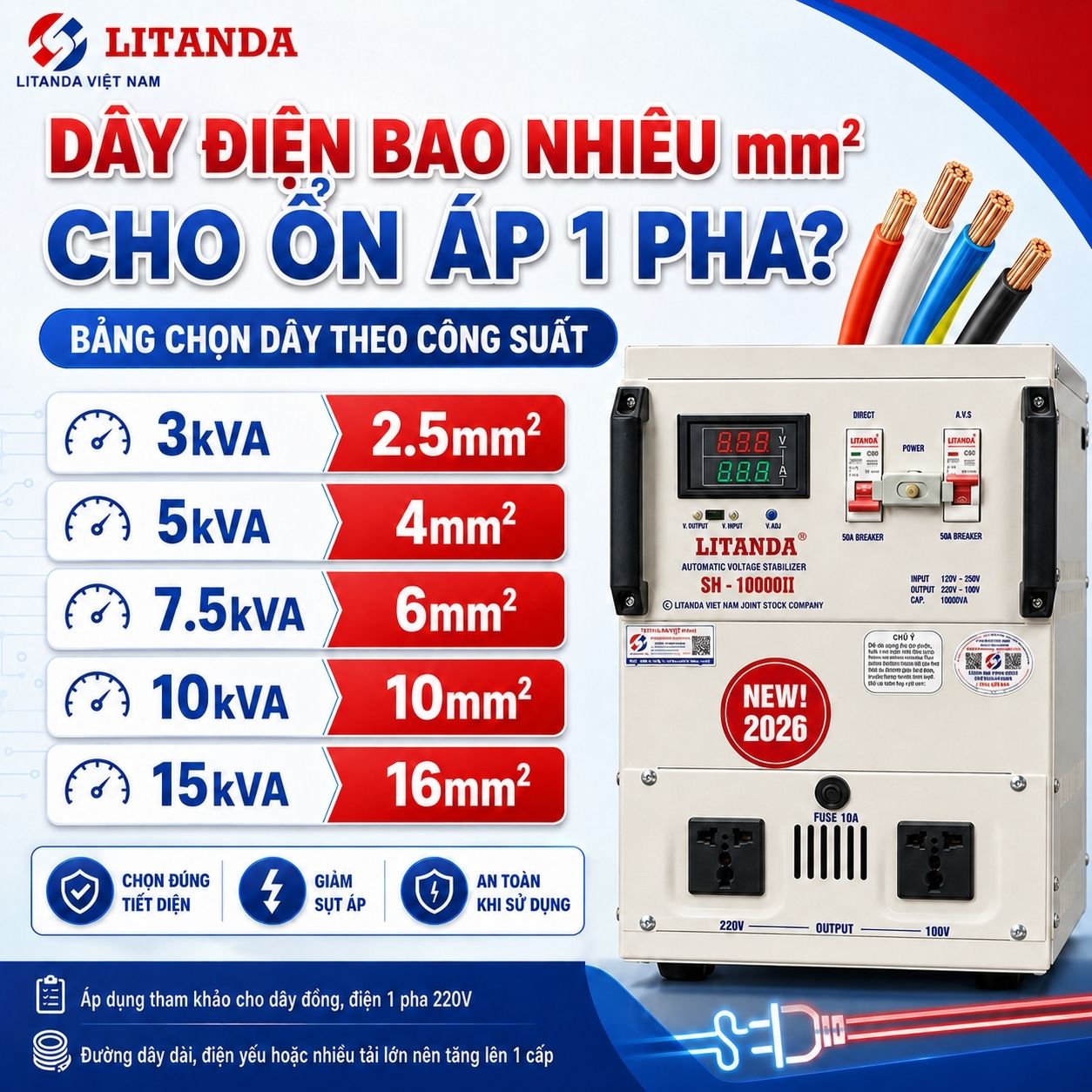

Bảng Tham Khảo Tiết Diện Dây Cho Ổn Áp 1 Pha

Bảng dưới đây chỉ dùng để ước tính ban đầu cho dây đồng trong hệ thống 1 pha 220V. Không nên dùng bảng này thay cho việc kiểm tra khả năng mang dòng của đúng loại cáp.

Lưu ý: Các tiết diện trên không phải giá trị bắt buộc. Khả năng mang dòng của dây thay đổi theo loại cách điện, số lõi mang tải, cách đi dây, nhiệt độ môi trường, số mạch đi chung và các điều kiện hiệu chỉnh khác.

Ví dụ, công bố dòng CV 0,6/1kV là cáp ruột đồng cách điện PVC và nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C. Điều này cho thấy ngay cả với cùng tiết diện đồng, việc lựa chọn vẫn phải gắn với đúng chủng loại cáp và điều kiện sử dụng, không thể dùng một bảng ampacity chung cho mọi loại dây.

Bảng Tham Khảo Ảnh Hưởng Của Chiều Dài Đường Dây

Ngoài khả năng chịu dòng, tuyến dây dài còn phải kiểm tra sụt áp.

Để minh họa, bảng dưới đây sử dụng điện trở DC tối đa ở 20°C của dây đồng theo dữ liệu. Các giá trị điện trở tương ứng là khoảng 4,61Ω/km với 4mm², 3,08Ω/km với 6mm², 1,83Ω/km với 10mm², 1,15Ω/km với 16mm² và 0,727Ω/km với 25mm².

Bảng giả định tải gần mức KVA danh định tại 220V và chiều dài là khoảng cách một chiều từ tủ điện tới ổn áp:

Đây chỉ là ước tính sụt áp theo thành phần điện trở ở 20°C, chưa tính đầy đủ nhiệt độ vận hành, mối nối, điện kháng, đặc tính tải hoặc điện áp đầu vào thực tế. Vì vậy bảng này giúp nhận biết xu hướng, không phải bảng thiết kế cuối cùng.

Bảng Chọn Nhanh Dây Điện Theo Công Suất Và Chiều Dài

Bảng dưới đây dùng để tham khảo ban đầu cho ổn áp 1 pha 220V sử dụng dây đồng. Tiết diện thực tế cần kiểm tra thêm theo chiều dài tuyến dây, phương pháp lắp đặt, nhiệt độ môi trường, khả năng chịu dòng của đúng loại cáp và mức sụt áp cho phép.

Lưu ý: “Tuyến ngắn, trung bình, dài” chỉ là cách phân nhóm để người đọc dễ hình dung, không phải mốc kỹ thuật cố định. Khi đường dây dài, cần tính sụt áp của cả dây pha và dây trung tính, thay vì mặc định cứ vượt một số mét nhất định là tăng lên một cấp dây.

Chọn Dây Cho Ổn Áp Phải Kiểm Tra Những Gì?

Muốn chọn đúng dây điện cho ổn áp 1 pha, không nên chỉ nhìn vào công suất KVA mà cần xem đồng thời dòng điện, chiều dài tuyến dây và điều kiện lắp đặt thực tế.

• Công suất và dòng điện: Xác định dòng tải tương ứng với các mức 5KVA, 7.5KVA, 10KVA, 15KVA hoặc 20KVA.
• Chiều dài tuyến dây: Dây càng dài thì điện trở và mức sụt áp càng tăng, nhất là khi tải lớn hoạt động.
• Vật liệu và loại cáp: Dây đồng, dây nhôm, PVC hay XLPE có đặc tính mang dòng và chịu nhiệt khác nhau.
• Cách đi dây: Đi nổi, đi máng, đi ống kín, âm tường hoặc bó chung nhiều tuyến sẽ ảnh hưởng khả năng tản nhiệt.
• Nhiệt độ môi trường: Khu vực nóng, gần mái tôn hoặc nguồn nhiệt có thể làm giảm khả năng mang dòng của cáp.
• Điện áp thấp nhất: Khi điện lưới xuống thấp, dòng đầu vào ổn áp có thể tăng nếu tải vẫn lớn.
• Đặc tính tải: Điều hòa, máy bơm, motor và máy nén cần xét thêm dòng khởi động.
• Aptomat và đầu nối: CB, đầu cos và terminal phải phù hợp với tiết diện dây và dòng làm việc.
• Sụt áp cho phép: Cần kiểm tra để điện áp không giảm quá mức trên toàn tuyến cấp vào và đầu ra ổn áp.
• Chế độ sử dụng: Tải chạy liên tục gần công suất định mức cần được tính kỹ hơn tải chỉ hoạt động ngắn hạn.
• Hướng dẫn nhà sản xuất: Khi có thông số của đúng loại cáp và model ổn áp, nên ưu tiên theo tài liệu kỹ thuật.

Dây Đồng Hay Dây Nhôm Cho Ổn Áp?

Không nên quy đổi trực tiếp tiết diện dây đồng sang dây nhôm theo tỷ lệ cảm tính.

Đồng và nhôm có điện trở suất, khả năng chịu nhiệt, phương pháp đấu nối và yêu cầu đầu cos khác nhau. Nếu dùng dây nhôm, cần chọn theo bảng kỹ thuật của đúng loại cáp và sử dụng phụ kiện đấu nối phù hợp.

Bảng tiết diện 4mm², 6mm², 10mm², 16mm² và 25mm² trong bài này được trình bày theo dây đồng, không áp dụng nguyên trạng cho dây nhôm.

Những Lỗi Thường Gặp Khi Lắp Dây Cho Ổn Áp

Một lỗi phổ biến là tận dụng dây cũ mà không kiểm tra tiết diện và tình trạng cách điện. Dây cũ có thể bị lão hóa, đầu nối oxy hóa hoặc không còn phù hợp với công suất ổn áp mới.

Với hệ thống 1 pha, dây pha và dây trung tính đều mang dòng tải nên cần được chọn và đấu nối phù hợp. Đầu cos, cầu đấu và aptomat cũng phải tương thích với tiết diện dây.

Ngoài ra, dây tiếp địa không phải dây mang tải bình thường nhưng vẫn là thành phần quan trọng của hệ thống bảo vệ điện. Cần thi công theo yêu cầu kỹ thuật của công trình.

Cách Nhận Biết Đường Dây Có Dấu Hiệu Quá Tải

Một số dấu hiệu cần kiểm tra gồm dây hoặc đầu nối nóng bất thường, đầu cos đổi màu, có mùi nhựa nóng, CB thường xuyên tác động, điện áp giảm mạnh khi bật tải lớn hoặc terminal xuất hiện dấu hiệu phát nhiệt.

Các hiện tượng này không nhất thiết đều do tiết diện dây nhỏ. Nguyên nhân cũng có thể đến từ đầu nối lỏng, tải quá lớn, CB không phù hợp hoặc sự cố bên trong ổn áp.

Khi xuất hiện dấu hiệu bất thường, nên ngắt nguồn và xác định nguyên nhân trước khi tiếp tục vận hành.

Có Nên Tự Đấu Dây Cho Ổn Áp Không?

Với ổn áp tổng 5KVA, 7.5KVA, 10KVA, 15KVA hoặc 20KVA, dòng điện có thể ở mức hàng chục ampe đến gần 100A.

Do đó, việc đấu nối nên được thực hiện bởi người có chuyên môn và thiết bị phù hợp. Trước khi thi công cần cô lập nguồn điện, xác định đúng đầu vào và đầu ra, kiểm tra dây dẫn, CB, đầu cos và mô-men siết phù hợp với thiết bị.
